Z系列单射频模块

ATZGB-Z01小功率模块

  ATZGB-Z01系列单射频模块为超紧凑型、低功耗、高灵敏度的符合 IEEE 802.15.4/zigbee规范的独立射频OEM模块。

  基于最新Atmel的混合信号的硬件平台,主芯片为AT86RF212B,他们是专为无线传感器、控制和数据采集应用设计的,无线速率范围宽(20Kbps~1Mbps),多频段支持(779MHz~936MHz)。

  ATZGB-Z01模块提供了SPI接口,无需昂贵和费时的射频开发,大大缩短的无线产品的上市时间。


产品详情

产品特性

应用领域:

       完全由用户自己定义,云天创提供全面的驱动层支持、网络层支持。

驱动平台可提供:

       Atmel: AVR\SAMD20\Xmega系列
       ST: STM32\STM8系列
       GigaDevice:GD32F103系列M3内核
       Freescale:KL14系列M0+内核
       STC: 51系列单片机

•超紧凑的尺寸(22.7x16mm)
•高RX灵敏度
•链路损耗预算(120dB)
•高达+10dBm输出功率
•超低功耗
•SPI接口
•可调无线速率
•自带安全应用的真随机数生成
•硬件发送和接收指示功能
•自带基于MAC协议的天线分集功能
•自带AES128位硬件加速器(ECB和CBC模式)
•自带帧校验时序(FCS)计算与检查
•自带空信道检测
•自带接收信号强度指示、能量检测及链路质量指示
•自带MAC协议硬件加速器(自动确认及重传、CSMA-CA及LBT协议、自动帧过滤)
•符合 IEEE802.15.4-2003、IEEE802.15.4-2006 及 IEEE P802.15.4c/D6, ETSI EN 300 220-1 及FCC 47 CFR第 15.247 节的标准要求


详细规格



射频指标





工作电源指标

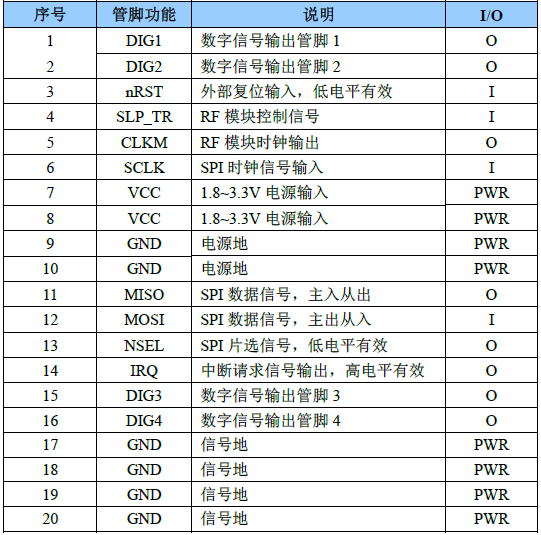

邮票孔模块管脚功能表

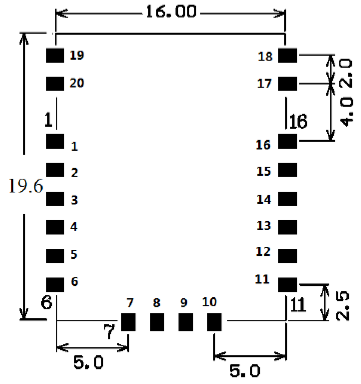

外形尺寸及管脚图

 顶视图


PCB安装尺寸

 顶视图



通讯距离测试

天气:晴

风力:3级

发射功率:10dBm

调制方式:BPSK,速率20kbps





订购信息

ATZGB-780Z01-UFL-S:带有UF.L天线连接器的780MHz模块,邮票孔贴片封装
ATZGB-2400Z01-UFL-S:带有UF.L天线连接器的2.4GHz模块,邮票孔贴片封装
