S系列无线模块

ATZGB-S3无线模块

  ATZGB-S3模块为ATZGB数据链路通信产品系列(S系列)中的小尺寸模块,完全可以在无线传感器、控制和数据采集中作为数据透明传输链路,它具有体积小巧、接口简单、使用方便等优点。

  ATZGB-S3系列模块提供了专有的UART口数据透明传输功能,支持路由功能,提供SLEEP控制引脚和状态输出引脚。


产品详情

产品特点

低功耗

更远的通信距离:无外部PA,769M~926MHz频段的产品可以达到350m的视距通信距离,2.4G频段产品可达170m视距通信距离

高接收灵敏度:2.4G频段可达-101dBm,769M~926MHz频段可达-110dBm

高保密性:安全认证、AES128数据加密

提供2线制UART接口,接口电平LV_TTL

内置协议栈支持点对点,一点对多点数据透传,星型混杂网

所有参数可通过配置命令完成修改

支持节点被动休眠

超宽工作电压范围:DC3.3~3.6V,超宽工作温度范围:-40~+85℃

管脚封装:1.27mm单排针直插封装

替代RS-232或者RS-485总线实现透明传输

网络拓扑示意图


点对点及星型网络拓扑图


下载 (4).png

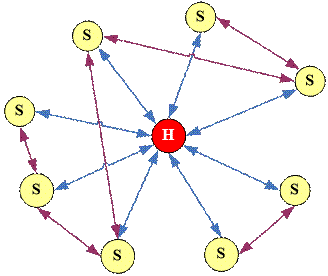

混杂型星型网(要该功能需在定购时说明)


详细规格

1、射频指标

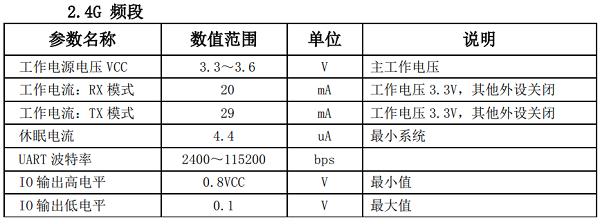

2、工作特性指标

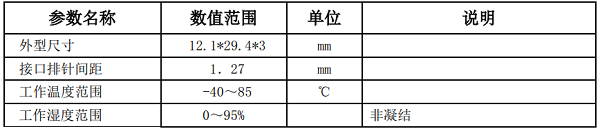

3、结构指标

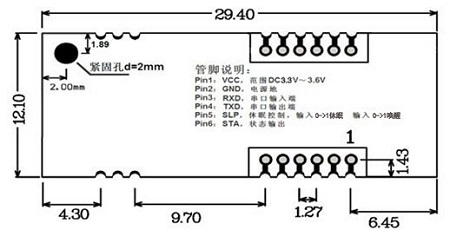

4、外形尺寸



订购信息


模块名称

工作频段

接口类型

ATZGB-7800S3-S

700/800/900 MHz

邮票孔表面贴装

ATZGB-2400S3-S

2.4GHz

邮票孔表面贴装

ATZGB-780S3-P

700/800/900 MHz

1.27排针直插安装

ATZGB-2400S3-P

2.4GHz

1.27排针直插安装
