S系列无线模块

ATZGB-S2无线模块

  ATZGB-S2模块为ATZGB数据链路通信产品系列(S系列)中的超小尺寸模块,完全可以在无线传感器、控制和数据采集中作为数据透明传输链路,它具有体积小巧、接口简单、使用方便等优点。

  ATZGB-S2系列模块提供了专有的UART口数据透明传输功能,支持路由功能,自动组网及链路自愈功能,提供SLEEP控制引脚和状态输出引脚。


产品详情

产品特点

低功耗

更远的通信距离:无外部PA,769M~926MHz频段的产品可以达到200米的视距通信距离,2.4G频段产品可达150m视距通信距离

高接收灵敏度:2.4G频段可达-101dBm,769M~926MHz频段可达-110dBm

高保密性:安全认证、AES128数据加密

提供2线制UART接口,接口电平LV_TTL

内置协议栈支持点对点,一点对多点数据透传,自动组网及链路自愈功能s树型网

所有参数可通过配置命令完成修改

支持节点被动休眠

自动组网及链路自愈功能

超宽工作电压范围:DC1.8~3.6V,超宽工作温度范围:-40~+85℃

管脚封装:1.27mm单排针直插封装

替代RS-232或者RS-485总线实现透明传输

网络拓扑示意图


点对点及星型网络拓扑图


下载 (2).png

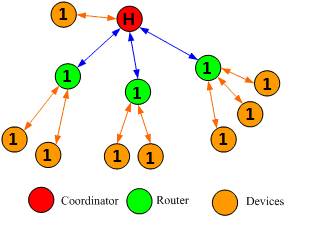

树型网络拓扑图(所有节点均为同一分簇)


下载 (3).png

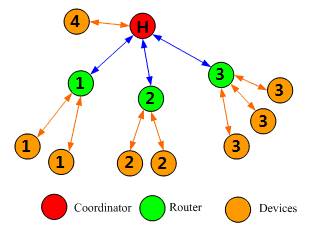

树型簇状网络拓扑图(只有处于同一簇内的节点才能组网通信)


详细规格

1.射频指标

24G频段(ATZGB-2400S2

参数名称

数值范围

单位

说明

工作频率范围

2.4052.485

GHz

步进5MHz

频段数量

16


频段间隔

5

MHz


发射功率

-17+3

dBm

可进行16 步调整

接收灵敏度

-101

dBm

PER = 1%

无线速率

2502000

kbps


射频接口阻抗

50

Ohm

单端非平衡输出

769M926MHzATZGB-780S2

参数名称

数值范围

单位

说明

工作频率范围

769936

MHz

步进1M0.1MHz

频段数量

4

中国WPAN标准

1

欧盟SRD标准

10

北美ISM标准

频段间隔

2

MHz

中国WPAN标准

发射功率

-11+10

dBm

可进行16 步调整

接收灵敏度

-110

dBm

PER = 1%

无线速率

201000

kbps


射频接口阻抗

50

Ohm

单端非平衡输出

2、工作特性指标

2.4G 频段

参数名称

数值范围

单位

说明

工作电源电压VCC

1.83.6

V

主工作电压

工作电流:RX模式

20

mA

工作电压3.3V,其他外设关闭

工作电流:TX模式

29

mA

工作电压3.3V,其他外设关闭

休眠电流

0.1

uA

最小系统

UART波特率

2400115200

bps


IO输出高电平

0.8VCC

V

最小值

IO输出低电平

0.1

V

最大值

769M926MHz频段

参数名称

数值范围

单位

说明

工作电源电压VCC

1.83.6

V

主工作电压

工作电流:RX模式

13

mA

工作电压3.3V,其他外设关闭

工作电流:TX模式

30

mA

工作电压3.3V,其他外设关闭

休眠电流

0.1

uA

最小系统

UART波特率

2400115200

bps


IO输出高电平

0.8VCC

V

最小值

IO输出低电平

0.1

V

最大值

3、结构指标

参数名称

数值范围

单位

说明

外型尺寸

11.2*19*3

mm


接口排针间距

1.27

mm


工作温度范围

-4085


工作湿度范围

095%


非凝结

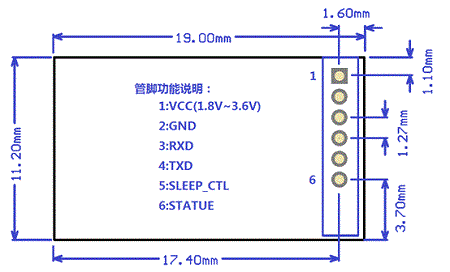

4、外形尺寸



订购信息


模块名称

工作频段

接口类型

ATZGB-780S2-P

700/800/900 MHz

1.27排针直插安装

ATZGB-2400S2-P

2.4GHz

1.27排针直插安装
