产品特点

更远的通信距离：无外部PA可以达到500m的视距通信距离；

采用32位ARM处理器，CPU主频支持8～72MHz，满足不同的场合需求；

更小的功率消耗；

更简化的专业使用：无需对链路层进行任何二次开发，即插即用；

多网络拓扑支持：星型、树型、Mesh、链型；

高接收灵敏度：780MHz可达-110dBm，2.4GHz为-101dBm；

自带RTC功能，支持整网同步时钟；

工作电压：DC2.5～3.6V，

支持多控制接口：UART、RS232/485、PWM输入/输出、开关量、模拟量；

可直接驱动光耦；

独立的数据存储空间，用于存储各种历史数据；

无线工作频点可配置；

多发射功率输出；

多参数可配置：网络ID、节点地址、工作模式、设备ID号等；

安全认证、AES128数据加密，密钥可配置；

自动CSMA-CA功能、自动地址过滤功能、自动帧重发/确认功能；

兼容中国WPAN频段779至787MHz(IEEE 802.15.4C)；

兼容欧洲SRD频段863至870MHz ；

兼容北美ISM频段902至928MHz；

超宽温度工作范围：-40～+85℃；

网络拓扑

点对点及星型网络拓扑图

树型网络拓扑图（所有节点均为同一分簇）

详细规格

1、780M射频指标

参数名称	数值范围	单位	说明
工作频率范围	769～936	MHz	步进1M或0.1MHz
频段数量	4	个	中国WPAN标准：780MHz
	1	个	欧盟SRD标准：868MHz
	10	个	北美ISM标准：915MHz
频段间隔	2	MHz	中国WPAN标准
发射功率	-11～+10	dBm	可进行16 步调整
接收灵敏度	-110	dBm	PER = 1%
无线速率	20～1000	kbps	根据网络需求配置
射频接口阻抗	50	Ohm	单端非平衡输出

2.4G射频指标

参数名称	数值范围	单位	说明
工作频率范围	2.4～2.485	MHz	步进5MHz
频段数量	16	个
频段间隔	5	MHz
发射功率	-17～+3	dBm	可进行16 步调整
接收灵敏度	-101	dBm	PER = 1%
无线速率	250～2000	kbps	根据网络需求配置
射频接口阻抗	50	Ohm	单端非平衡输出

  2.工作电源指标

参数名称	数值范围	单位	说明
主电源输入范围	DC 3.6～6	V
备用电池电压	3.6～4.2	V	可选配宽温或普通锂电池
支持备用电池容量	3500	mAh	可选配宽温或普通锂电池
工作电源电压	3.3	V	主工作电压
工作电流：RX模式	19	mA	ATZGB-780F5，CPU主频8MHz
	20	mA	ATZGB-2400F5，CPU主频8MHz
工作电流：TX模式	35	mA	ATZGB-780F5，CPU主频8MHz
	25	mA	ATZGB-2400F5，CPU主频8MHz
休眠电流	0.5	uA	RTC关闭，最小系统
	3	uA	RTC开启，最小系统

        说明：所有电流参数均为外部3.3V供电为准

  3、接口指标

接口名称	接口参数	单位	说明
UART接口速率	1200～115200	bps	根据需求配置
RS232/485速率	1200～115200	bps	根据需求配置
定频PWM输出	1KHz		占空比1～100%
模拟量输入范围	0～3	V
输出最大驱动电流	20	mA	3.3V电平，OD门

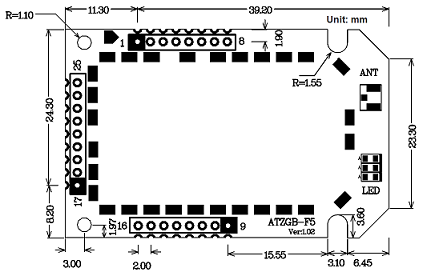

  4、外形尺寸
