产品特点：

更远的通信距离：无外部PA780M频段：可达500m的可视通信距离； 2.4G频段:可达300m可视通信距离；

更小的功率消耗;置高可达2KM；

更简化的专业使用：无需对链路层进行任何二次开发，即插即用；

多网络拓扑支持：星型、树型、链型；

高接收灵敏度

自带RTC功能，支持整网同步时钟；

支持大数量离线数据存储（4GB）

12位AD通道。

工作电压：DC2.2～6V，支持锂电池直接供电；

支持多控制接口：UART、RS232、PWM输入/输出、开关量；

无线工作频点可配置

多发射功率输出

多参数可配置：网络ID、节点地址、工作模式等；

支持无线升级固件，方便系统功能升级；

安全认证、AES128数据加密，密钥可配置；

自动CSMA-CA功能、自动地址过滤功能、自动帧重发/确认功能；

兼容中国WPAN频段779至787MHz(IEEE 802.15.4C)；

兼容欧洲SRD频段863至870MHz ；

兼容北美ISM频段902至928MHz；

兼容全球ISM频段2.4至2.485GHz;z

超宽温度工作范围：-40～+85℃；

网络拓扑

点对点及星型网络拓扑图

树型簇状网络拓扑图（只有处于同一簇内的节点才能组网通信）

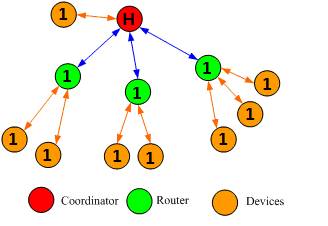

树型网络拓扑图（所有节点均为同一分簇）

详细规格

1、射频指标

ATZGB-780F3指标

参数名称	数值范围	单位	说明
工作频率范围	769～936	MHz	步进1M或0.1MHz
频段数量	4	个	中国WPAN标准
	1	个	欧盟SRD标准
	10	个	北美ISM标准
频段间隔	2	MHz	中国WPAN标准
发射功率	-11～+10	dBm	可进行16 步调整
接收灵敏度	-110	dBm	PER = 1%
无线速率	20～1000	kbps
射频接口阻抗	50	Ohm	单端非平衡输出

ATZGB-2400F3指标

参数名称	数值范围	单位	说明
工作频率范围	2.4～2.485	GHz	步进5M
频段数量	16	个
频段间隔	5	MHz
发射功率	-17～+3	dBm	可进行16 步调整
接收灵敏度	-101	dBm	PER = 1%
无线速率	250	kbps
射频接口阻抗	50	Ohm	单端非平衡输出

2、工作电源指标

参数名称	数值范围	单位	说明
主电源输入范围	DC 2.2~6	V
备用电源电压	3.6~4.2	V	可选配宽温或普通锂电池
支持备用电池容量	3500	mAh	可选配宽温或普通锂电池
工作电源电压	3.3	V	主工作电压
工作电流：RX模式	19	mA	ATZGB-780F3，其他外设关闭
	20	mA	ATZGB-2400F3，其他外设关闭
工作电流：TX模式	31	mA	ATZGB-780F3，其他外设关闭
	21	mA	ATZGB-2400F3，其他外设关闭
休眠电流	0.5	uA	RTC关闭，最小系统
	3	uA	RTC开启，最小系统

说明：所有电流参数均为外部3.3V供电为准

3、接口指标

参数名称	数值范围	单位	说明
UART接口速率	1200~115200	bps	根据需求配置
RS232/485速率	1200~115200	bps	根据需求配置
定频PWM输出	1KHz		占空比1～100%
模拟量输入范围	0~3	V
输出最大驱动电流	20		3.3V电平，OD门
