5路混合信号采集控制器

  本产品集电压采集、显示、控制于一体。检测精度高、控制性能稳定。该产品具有5路继电器输出,可通过控制卷帘机、通风扇、加热器等温湿度调节设备,进而实现对温室内的温湿度自动控制。本产品与主控端采用串行链路接口,采用标准ModBUS通信协议,通过对主控端发来的数据解析来执行相应的动作。

产品详情

产品特性

l  可以使用mini usb供电或者使用12v供电,板载红色指示灯显示工作状态。

l  使用标准RS-485总线实现数据传输,板载绿色指示灯显示通信状态。

l  5路12V继电器实现定时控制,并且每路均有led灯的亮灭来显示继电器的开关状态, 带载能力为60W(5A/12V)。

l  5路数字光隔离电压输入检测。

l  4路模拟电压输入检测,最高电压不超过3.3V。

l  2位数码管来显示从机地址及实时状态。

l  可以使用按键来切换继电器的开关状态,也可以通过485总线来实现。

l  工作温度:-40~85℃。

l  尺寸(毫米):125(长)x 85(宽)x 30(厚)。

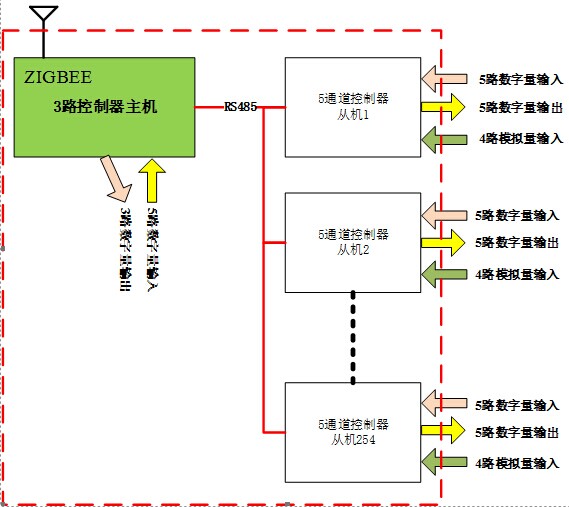

网络拓扑

无路混合信号采集控制器,支持星型网连接





详细规格

 1.  RS485接口指标
  1)波特率:2400~9600bps

  2)光耦隔离:1.5kv

  3)极性方式:有极性,分A/B线

 2.  12V电源指标
  1)输入电压1:DC12V,±0.5V

  2)输入电压2:mini usb 5V

  3)纹波:<100mVp-p

 3.  数字量输入指标
  1)通道数量:5个

  2)输入信号电平:12V

 4.  模拟量输入指标
  1)通道数量:4个

  2)输入信号电平:<3.3 Vp-p

 5.  继电器触点指标
  1)继电器数量:5个

  2)信号电平:12 Vp-p

  3)最大功率:60W(5A/12V)


订购信息

产品型号

工作电源

功能

防护等级

WEMS-LDK-S05

DC-12V

开关量控制、数据模拟量采集

IP53
