产品特性

l  AC220V 供电，内部开关电源设计，电压范围 AC85~265V；

l  提供 1 路 12V 电源输出，负载能力 6W （0.5A/12V），过载/短路保护；
l  多种输入输出端口：

l  3 路继电器输出带 LED 指示；带载能力 AC220 30A；
l  3 路光隔离输入；

l  2 路模拟量输入，支持电流型互感器；
l  2 路 RS485 数据口，1 路主机，1 路从机l  RS485 主机使用标准 MODBUS 协议，可挂接传感器、控制器等MODBUS 设备；
l  RS485 从机口使用标准 MODBUS 协议，与 MODBUS 服务器连接；
l  集成无线传感器网络（Sleep-Tree 协议）功能，可选 2.4G 或 780MHz频段；
l  通过无线传感器网络（Sleep-Tree 协议），直接挂接无线传感器节点；
l  通过无线传感器网络（Sleep-Tree 协议），完成主控节点之间自组网传输，挂接到多功能网关；
l  集成 GPRS 模块，与远程服务器或控制软件进行交互，适用中国移动或中国联通；

l  RF 发射功率可选择： -11dBm～+10dBm@780MHz ，+3dBm@2.4GHz；

l  多参数可配置；

l  工作温度：-40~85℃；。
l  尺寸（毫米）：145（长）x89（宽）x40（厚）

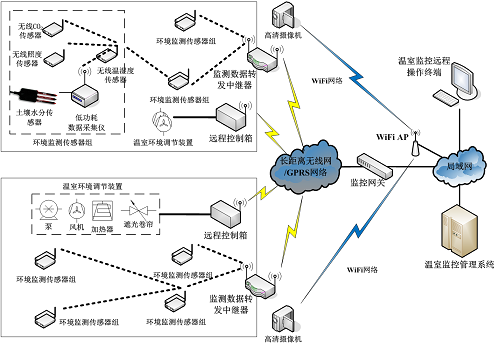

网络拓扑说明及示意图

　WEMS- CTL-M 支持点对点、星型网和树型网架构：

　　1)  网络支持多级路由，任意节点均可作为路由节点；

　　2)  网络支持链路自愈，自动修复传输链路；

详细规格

1、2.4GHz 频段技术指标

测试条件: Vcc= 3.0V, 工作频点：2.45GHz, 测试温度：25℃

项目	参数值	项目	参数值
射频工作频率	2.4～2.48GHz	发射功率	+3dBm
无线速率	250kbps	接收灵敏度	-101dBm
TX/RX 射频接口阻抗	50 Ohms	开阔地通信距离	750m
可用频段数	16 个	频段间隔	5MHz
单通道最大控制功率	30A/AC220V	环境控制继电器控制功率	30A/AC220V
工作湿度范围	0～95%非凝结	工作温度范围	-40～85℃

2、780MHz 频段技术指标

测试条件: Vcc= 3.0V, 工作频点：782MHz, 测试温度：25℃

项目	参数值	项目	参数值
射频工作频率	779～787MHz	发射功率	0～+10dBm
无线速率	20/250kbps	接收灵敏度	-110dBm
TX/RX 射频接口阻抗	50 Ohms	开阔地通信距离	2km
可用频段数	4 个	频段间隔	2MHz
(交流)单通道最大控制功率	6KW	环境控制继电器控制功率	30A/AC220V
工作湿度范围	0～95%非凝结	工作温度范围	-40～85℃

★备注：无线通信距离受现场工作环境、气候、天线安装方式等有关，本表格中所标明的通

信距离只限与本公司指定的测试现场。

3、RS485 接口指标

1）波特率：1200~115200bps

2）光耦隔离：1.5kv

3）极性方式：有极性，分 A/B 线

4、12V 电源指标

1）输出电压：DC12V，±0.5V

2）最大输出功率：6W

3）纹波：<100mVp-p

5、数字量输入指标

1）通道数量：3 个

2）输入信号电平：12V

6、模拟量输入指标

1）通道数量：2 个

2）输入信号电平：<3Vp-p

订购信息

模块型号	工作频段	供电电压	工作温度
WEMS-LDK-M/780	779-787MHz	AC-220V	-40～85℃
WEMS-LDK-M/2400	2.4-2.48GMHz	AC-220V	-40～85℃
