产品特性

l  内置天线，外形美观；
l  采用32位ARM处理器；
l  更小的功率消耗；

l  更简化的专业使用：无需对链路层进行任何二次开发，满足时通法热计量统；

l  多网络拓扑支持：星型、树型、Mesh、链型；
l  高接收灵敏度：780MHz可达-110dBm；
l  自带RTC功能，支持整网同步时钟；
l  支持温控器及阀控器设备间的互绑；

l  完成温控器与阀控器之间的数据转发；

l  无线工作频点可配置；

l  多发射功率输出；

l  多参数可配置：网络ID、节点地址、工作模式、设备ID号等；
l  支持无线升级固件，方便系统功能升级；

l  自带网络诊断功能，报告故障节点地址等信息；

l  可生成整网拓扑结构数据表；

l  安全认证、AES128数据加密，密钥可配置；
l  自动CSMA-CA功能、自动地址过滤功能、自动帧重发/确认功能；
l  兼容中国WPAN频段779至787MHz(IEEE 802.15.4C)；
l  兼容欧洲SRD频段863至870MHz ；
l  兼容北美ISM频段902至928MHz；
l  超宽温度工作范围：-40～+85℃；
l  尺寸(毫米):125(直径)X42(厚)

网络拓扑

详细规格

1、射频指标

参数名称	数值范围	单位	说明
工作频率范围	769～936	MHz	步进1M或0.1MHz
频段数量	4	个	中国WPAN标准：780MHz
	1	个	欧盟SRD标准：868MHz
	10	个	北美ISM标准：915MHz
频段间隔	2	MHz	中国WPAN标准
发射功率	-11～+10	dBm	可进行16 步调整
接收灵敏度	-110	dBm	PER = 1%
无线速率	20～1000	kbps	根据网络需求配置
射频接口阻抗	50	Ohm	单端非平衡输出

2、工作电源指标

参数名称	数值范围	单位	说明
主电源输入范围	AC10～27	V
工作电流：RX模式	19	mA	780F5-485，CPU主频8MHz
工作电流：TX模式	45	mA	780F5-485，CPU主频8MHz

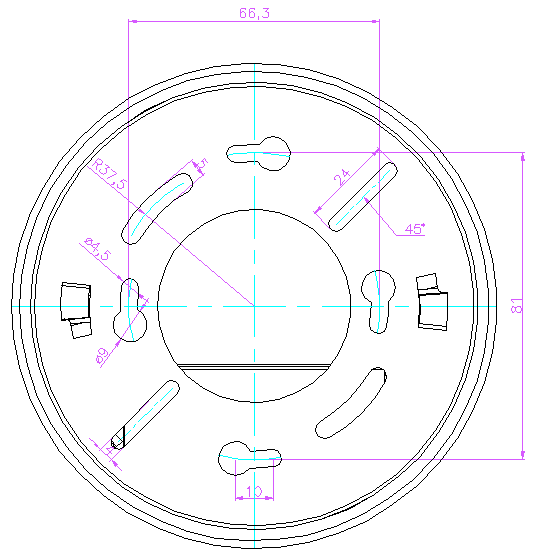

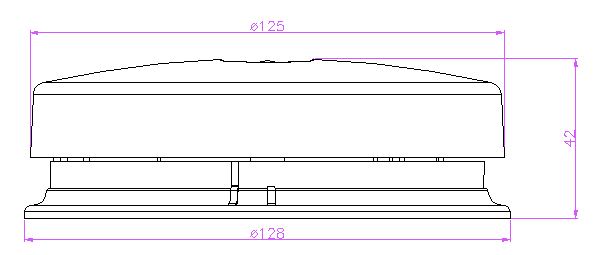

3、外形尺寸

订购信息

模块型号	工作频段	工作电压	工作温度
HDR30-W02/24V	700/800/900MHz	AC-24V	-40～85℃
HDR30-W02/220V	700/800/900MHz	AC-220V	-40～85℃
