网关产品

无线传感网长距离网关

  GW-RELAY无线传感网长距离网关以全工业级产品设计为标准,配备低功耗高性能RF前端,可以接收WEMS系列传感器上传的监测数据。配备433MHz大功率RF前端,可以与GW-ROUTER无线传感网数据路由器配合组成大范围多跳自组织的数据采集骨干网,具有传输距离远、覆盖范围大、网络容量大等特点。组网方式灵活,支持星型网和树型网拓扑。

产品详情

产品特性

l  长距离无线通信频段:433MHz,发射功率:<500mW,单跳传输距离:2km(空旷地区)
l  低功耗射频前端:可选配2.4GHz或780MHz无线工作频段;RF发射功率可选择:-11dBm~+10dBm@780MHz,-17dBm~+3dBm@2.4GHz;

l  支持多跳轮询协议,GW-RELAY也可相互作为中继转发设备,因而可以大大扩展骨干网络覆盖范围;

l  AC 220V供电;l  外壳符合IP67防护等级;

l  工作温度:-35~70℃;
l  尺寸(毫米):183(长)x 157(宽)x 77(厚)


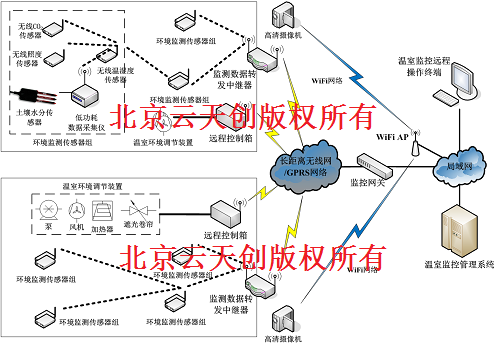

网络拓扑说明及示意图

GW-RELAY设备支持点对点、星型网和树型网架构:


详细规格


1、433MHz频段技术指标

测试条件: Vcc= 5.0V, 工作频点:433MHz, 测试温度:25℃

项目

参数值

项目

参数值

CPU+RF电源电压(VCC

4.755.25V

最大发射功率

+27dBm

工作电流:RX模式

50mA

接收灵敏度

-118dBm

工作电流:TX模式

400mA

无线速率

1.2k38.4kbps

工作电流:sleep模式

5uA

通信接口格式

UART/RS232

射频工作频率(中国)

429.00~434.93MHz

数据接口格式

8E1/8N1

可用频段数

8

传输方式

透明传输

开阔地通信距离最远

2km

采集间隔

一直

外壳防护等级

IP67

工作温度范围

-3570

外形尺寸(mm)

183*157*77

工作湿度范围

095%非凝结

 2、2.4GHz频段技术指标

测试条件: Vcc= 3.0V, 工作频点:2.45GHz, 测试温度:25℃

项目

参数值

项目

参数值

CPU+RF电源电压(VCC

1.83.6V

最大发射功率

+3dBm

工作电流:RX模式

19mA

最小发送功率

-17dBm

工作电流:TX模式

20mA

接收灵敏度

-101dBm

工作电流:sleep模式

15uA

无线速率

2502000kbps

射频工作频率

2.42.48GHz

TX/RX射频接口阻抗

50 Ohms

可用频段数

16

开阔地通信距离

750m

频段间隔

5MHz

数据采集周期

1秒~18小时

外壳防护等级

IP67

工作温度范围

-3570

外形尺寸(mm)

183*157*77

工作湿度范围

095%非凝结

 3、780MHz频段技术指标

测试条件: Vcc= 3.0V, 工作频点:782MHz, 测试温度:25℃

项目

参数值

项目

参数值

CPU+RF电源电压(VCC

1.83.6V

最大发射功率

+10dBm

工作电流:RX模式

15mA

最小发送功率

-11dBm

工作电流:TX模式

29mA

接收灵敏度

-110dBm

工作电流:sleep模式

15uA

无线速率

201000kbps

射频工作频率(中国)

779787MHz

TX/RX射频接口阻抗

50 Ohms

可用频段数

4

频段间隔

5MHz

开阔地通信距离最远

2km

定时采集间隔

1秒~18小时

外壳防护等级

IP67

工作温度范围

-3570

外形尺寸(mm)

183*157*77

工作湿度范围

095%非凝结

★备注:无线通信距离受现场工作环境、气候、天线安装方式等有关,本表格中所标明的通信距离只限与本公司指定的测试现场。


订购信息


产品型号

供电电源

无线速率

发射功率

射频频段

组网方式

外壳防护

GW-RELAY/2400

AC220V

250Kbps

3dBm

2.4GHz

433M长距离网络

IP53

GW-RELAY/780

AC220V

250Kbps

5dBm

780MHz

433M长距离网络

IP53
